Двухскатная крыша из профнастила: специфика строительства + пошаговый обзор технологии

Размеры, место на участке

Когда вы только задумываетесь над строительством гаража, надо определиться с местом. Чаще всего его строят вблизи от въезда. Иногда ворота распахиваются прямо на улицу, иногда от въездных ворот отступают несколько метров, предпочитая ставить автомобиль подальше, под защитой забора.

Чертеж и размеры гаражи из профнастила на одну машину

Размеры гаража выбирают исходят из наличия свободного места и тех работ, которые вы планируете проводить. Если ничего делать не планируете, к размерам машины добавляют по метру (к длине и ширине), Это и будут минимальные размеры обиталища для вашего авто. Если будете ставить какое-то оборудование, в длину надо будет прибавить, как минимум, еще метр.

Комфортная высота гаража — 2,6 м, минимальная 2,2 м. Если стоять будут две машины, глубина считается по размерам большей, а между двумя авто оставить надо расстояние не менее 0,6-0,8 м.

Размеры гаража на две машины

Выбор материала

Есть несколько параметров, которые необходимо внимательно изучить при выборе профилированных листов для кровли:

Маркировка. Существует несколько видов профильных листов, но для крыши лучше всего подходят изделия с маркировкой Н, которые изначально были разработаны как кровельное покрытие

Выбирая конкретную марку, нужно обязательно обращать внимание на высоту волны, которая должна быть не менее 20 мм, и полезную ширину листа. Можно воспользоваться общим правилом: при увеличенном наклоне крыши стоит подбирать более низкую марку профнастила

Не будет лишним при покупке материала изучить сертификат качества.

Наличие дефектов и повреждений. Разумеется, использовать поврежденный или деформированный профнастил для крыши не стоит. На поверхности профиля не должно быть трещин, шероховатостей или прочих изъянов, а покрытие должно быть целостным. Если лист слишком легко гнется или ломается при малейшем изгибе, то использовать его настоятельно не рекомендуется. Кроме того, действительно качественный профнастил после выгибания самостоятельно возвращается в исходное состояние.

Стоимость. Данный параметр особенно актуален при ограниченном бюджете, выделенном на строительство. На стоимость влияет толщина изделий и вид покрытия. У разных производителей может быть совершенно одинаковый профнастил, поэтому стоит изучить рынок и выбрать наиболее подходящий вариант.

Вид покрытия. Для защиты профнастила от коррозионного воздействия обычно используется цинковое покрытие. Толщина защитного слоя варьируется, поэтому нужно подбирать материал с учетом условий эксплуатации. Кроме того, большинство профилированных листов имеют еще и полимерное покрытие, обеспечивающее дополнительную защиту и повышающее визуальные качества материала. Стоит заметить, что профнастил используется не только для кровли. К примеру, достаточно часто делают межэтажное перекрытие по профлисту, что позволяет быстро выполнять такие работы.

Какие инструменты необходимы?

Монтировать крепеж для кровельного профнастила руками и ручными инструментами очень долго, утомительно и попросту неэффективно. Решительно все профессиональные строители и ремонтники используют другое средство – специальные приспособления. Не будет ошибкой считать, что и в частной практике они окажутся наилучшим выбором. Желательно применять электродрель без регулировки момента вращения.

В некоторых случаях применяют дрелевые насадки типа «стальной бобер». Разрез правильнее делать гидравлическими, а не ручными ножницами. Тогда меньше будет износ и риск нарушения геометрии изделий, срезы же окажутся ровнее. Монтаж обрешетки проводится с помощью тех инструментов, что позволяют крепить избранный тип метизов. Но прежде чем крепить профнастил на кровлю, его следует еще грамотно заказать.

Методы укладки листов

Существует два метода того, как укладывать листы профнастила на кровлю:

1. Вертикальное направление. В этом случае внизу укладывается первый лист с временным креплением. Аналогично монтируется лист на второй ряд. Далее укладываются рядом два листа, получается квадрат из 4 листов. К нему укладываются еще листы и так дальше. Этот метод пользуется особым спросом, если крыша оборудована дренажной канавкой.
2. Другой метод укладки листов заключается в том, чтобы сделать блок из 3 листов. В первую очередь укладываются 2 листа на первый ряд. Между собой они надежно закрепляются, а 3 лист 2 ряда стыкуется последним. Этот блок можно закрепить, выравнивая при этом по карнизу.

Основные виды комплектующих

Рассмотрим наиболее популярные виды доборных элементов, используемые в конструкциях различных типов кровель из профнастила.

Коньковая планка

Накрывает стык между скатами на вершине кровли – конек, а также боковые стыки скатов трехскатной или вальмовой крыши. Конек венчает крышу, поэтому требования к его декоративному оформлению особенно высокие.

Распространены следующие формы коньковых элементов:

1. Плоская. Наиболее дешевый и часто встречающийся вариант, выполнен в форме простого уголка.
2. Круглая. Имеет закругленную форму углового сгиба. В отличие от конька плоской формы дополнительно требуются торцевые заглушки.
3. Прямоугольная. П-образный угловой сгиб.

Коньковая планка плоская, круглая, прямоугольная

Закрывает торцы круглых коньков. Форма заглушки конусная или плоская.

Заглушка плоская и конусная

Тройник Y-образный

Устанавливается в точке схождения коньков с боковыми стыками скатов на вальмовых и трехскатных крышах при использовании круглых коньковых элементов.

Тройник Y-образный

Ендова

Так называется вогнутый угол, формируемый на боковом стыке скатов крыши. Это место кровельного покрытия считается наиболее опасным для протечек, при неправильном монтаже на нем собираются лужи. Кроме того, опасность представляет скапливающийся снег.

Доборный элемент, устанавливаемый здесь, также называется ендовой. Он состоит из двух планок – нижней и верхней. Обе планки согнуты под одинаковым углом вдоль продольной оси. Нижняя планка крепится к обрешетке до монтажа профнастила, верхняя планка накрывает нижнюю и устанавливается поверх профлистов. В некоторых образцах ендов сгиб верхней планки выполнен в форме лотка-желоба или выступа. Его назначение – облегчение водостока и схода снега.

Ендова верхняя с лотком и нижняя

Планка примыкания

Предназначена для герметизации кровли в районах примыкания к дымоходам, вентиляционным трубам, смежной вертикальной стене, на параллельных коньковому прогону изломах скатов мансардных крыш. Как и ендова, планка примыкания включает нижнюю часть, устанавливаемую до монтажа профнастила, и верхнюю, которая крепится поверх профилированных листов.

Планка примыкания верхняя и нижняя

Торцевая планка

Имеет и другие названия – ветровая, фронтонная. Закрывает фронтонный свес с торца. Одна полка торцевой планки накрывает одну или несколько ближайших к краю волн профлиста, другая закрывает плоскость стропила по всей длине. Бывает в форме обычного уголка или с дополнительными ребрами вдоль продольной оси, увеличивающими жесткость и улучшающими декоративные свойства.

Торцевая планка

Карнизная планка

Узкая планка с одним или несколькими продольными ребрами, монтажники ее называют также капельник. Крепится на нижнем краю обрешетки и скрывает карнизную доску. Предназначена для защиты от попадания под кровлю влаги в месте стекания со ската в водосточный желоб или на землю.

Карнизная планка

Угол внутренний и внешний

Данный вид доборов потребуется при наличии подшивки под свесами. Внешний элемент закрывает угол, образуемый подшивкой с карнизной планкой, а внутренний – угол примыкания подшивки к стене. Также их применяют для защиты и декорирования стеновых углов, внешний угол иногда используется в целях экономии вместо конька плоской формы.

Угол внутренний и внешний

Планка снегозадержания

Гладкая и скользкая крыша из металлических кровельных материалов, к которым относится и профлист, в обязательном порядке требует установки снегозадержателя для предотвращения лавинообразного схода снега и льда с кровли. Снегозадерживающие устройства предупреждают угрозу здоровью и жизни, повреждение имущества и элементов кровельных конструкций, в частности, водосточных желобов.

Планка снегозадержания выполнена в виде согнутой под острым углом вдоль продольной оси металлической полосы, имеет клиновидную форму. Внутрь может дополнительно монтироваться усиливающая планка.

Способы монтажа:

1. Сплошной. Снегозадержатели образуют непрерывный барьер без разрывов, сдерживают снежную массу от падения. Монтируются в один ряд на краю кровли, недалеко от карнизного свеса.
2. Точечный. Снегозадержатели крепятся в шахматном порядке в несколько рядов, а также в один ряд над окнами в потолке мансарды. Рассекают сплошную снежную массу при сходе на небольшие части.

Планка снегозадержания

Следует отметить, что существуют снегозадержатели других типов, изготавливаемые не из оцинкованного листа, а из трубок, сетки или металлической полосы с перфорацией.

Виды конструкции

Когда профлист выбран по всем правилам, еще нельзя считать конечный успех гарантированным делом. Ведь нужно основательно разобраться в тонкостях создаваемой кровли и ее структуре. Холодный формат крыши считается наиболее эффективным, потому что в подкровельном помещении создается прослойка воздуха, вентилирующая саму крышу и стропила. Но обойтись без утепления в постоянно используемых жилых домах невозможно. Устройство холодной крыши из профнастила подразумевает использование:

• стропильных ног (из досок сечением 5х15 см или металла);
• гидроизоляции;
• контробрешетки;
• обрешетки (доски 4х10 или бруски 4х4 см) разделенного или нераздельного исполнения;
• собственно профнастила.

Технология создания теплой кровли из профнастила требует применять теплоизоляцию в разрывах стропильных ног. Эти промежутки заполняются чаще всего минеральной ватой, а под стропильной системой располагается мембрана, сдерживающая поток пара. Поскольку рубероид блокирует водяные пары, он в таком случае абсолютно неприемлем. Профнастил и в холодном, и в теплом исполнении желательно класть только на скаты от 8 градусов и круче. При недостаточном уклоне вода станет заливаться внутрь горизонтальных стыков и быстро потечет на головы жильцам дома.

К сведению: чем меньше крутизна крыши, тем большую сумму придется истратить на ее обработку. Даже при уклонах от 9 до 15 градусов делать нахлест менее 20 см нельзя, а вот применение герметика на стыках оставлено на усмотрение строителей. Кровли с уклонами от 15 до 30 градусов позволяют уменьшить нахлесты до 15—20 см, а на еще более крутых участках этот показатель снижается до 0,1—0,15 м.

Крыши с малым уклоном из профнастила нужно делать по деревянной обрешетке из обрезных пиломатериалов либо из устойчивой к влаге фанеры. Когда повышается крутизна, увеличивается и допустимое расстояние между ключевыми узлами обрешетки.

На рекомендации по рациональным углам наклона влияют климатические параметры местности. Чем выше интенсивность осадков в течение года, тем скорее они должны скатываться вниз.

Наибольший разрыв от одной стропильной ноги до другой в любой схеме не может быть выше 150 см. Под теплой кровлей это расстояние уменьшают до 1,2 или даже 0,6 м, чтобы упростить монтаж теплозащиты. Минимизировать число стыков поможет выбор листов, совпадающих по длине со скатом. Но наибольшая их протяженность составляет не более 10 м. Если наращивать конструкцию дальше, она становится неустойчивой.

Двускатная крыша под профнастил может быть выполнена с висячими стропилами, но допускается и наслонный (опирающийся на внутренние и внешние стены в одинаковой степени) вариант. Целесообразно присоединять листы при помощи кровельных саморезов, дополненных уплотнителем. Шайба из неопрена, расплющиваясь, делает полученное отверстие максимально герметичным.

Профессионалы рекомендуют применять фасонные детали для формирования:

• коньков;
• выходов труб;
• соединения скатов;
• ендовы.

Подобные элементы могут использоваться и на односкатной кровле, их красят в тот же цвет, что и сам профлист. Поэтому смонтированные изделия не портят внешний вид, вряд ли их кто-то, вообще, заметит. Внешний вид кровли, отделанной профнастилом, отличается от вариантов под черепицу.

Для металлочерепицы используется более тонкая сталь, хотя она и получается по аналогичной технологии (методом холодного проката). Оба материала вряд ли могут быть названы особенно тяжеловесными, при этом дополнительные десятые доли миллиметра у того и другого способны подарить крыше несколько лет жизни.

Чтобы пирог прослужил дольше, и не приходилось досрочно демонтировать внешнюю оболочку, требуется обрешетку пропитывать антипиренами и антисептиками. Независимо от герметичности кровельного покрытия, вода все равно найдет пути внутрь. И лучше, чтобы самые нижние детали конструкции встретили ее «во всеоружии».

Когда получается так, что скат длиннее технически допустимого профильного листа, нужно делать заказ с расчетом, чтобы точка закрепления поперечного стыка оказывалась над доской обрешетки. Край каждого последующего укладываемого листа должен накрывать капиллярный сток предшествующего.

Укладываем профлист

Окончательный этап – монтаж профнастила. Желательно чтобы листы были размером равным длине ската – расстоянию от конька до края стропил, с запасом в 5-8 см.

С листами в процессе производства не забываем об аккуратности в обращении. Каждый лист бережно снимается с пачки и по деревянным направляющим подается на крышу старого дома.

Важно! Аккуратное обращение с профнастилом поможет уберечь поверхность от царапин и вмятин.

Правильная установка листов зависит от того насколько тщательно будут проведены подготовительные мероприятия. Ответственный момент – выверка и установка первого листа перекрытия крыши старого дома. Именно он задаст направление укладки остальных элементов крыши старого дома.

Для этой цели необходимо на крышу старого дома прикрутить к крайним стропилам ограничители – небольшие рейки по 20 – 35 см в длину. Их необходимо установить в одной плоскости со всей системой стропил. В эти рейки на расстоянии 5 – 7 см от карниза закручиваются саморезы таким образом, чтобы шляпка выступала над волной профнастила.

Это необходимо для того, чтобы между саморезами была натянута металлическая струна. Монтаж первого ряда по такому ориентиру намного упростит работу и не даст материалу уйти в сторону.

Крепление каждого листа профнастила для покрытия старого дома производится при помощи специальных шурупов – саморезов из расчёта 7 – 9 шт./ м².

Важно! Момент затяжки самореза необходимо отрегулировать предварительно таким образом, чтобы прессшайба не деформировала железо крыши старого дома.

Ветровые уголки и конёк лучше смонтировать сразу после монтажа верхнего ряда листов. Так, меньше риска поцарапать или сделать на них вмятину. Конёк крепиться длинными шурупами – саморезами с прессшайбой.

Видео. Перекрыть крышу старого дома.

Что еще почитать по теме?

Обрешетка

Новая обрешетка, чтобы перекрыть крышу старого дома профнастилом, начинается с крепления опорного бруса (50х40мм) или цельной заготовки или нарезки длиной 1 – 1,5 м с креплением по всей длине стропил.

Поперечные элементы на крышу старого дома можно выполнить из обрезной доски 25х150 мм. Направление монтажа – от карниза и заканчивается коньком, соблюдая следующее условие – первая и последняя доска крепится к самому краю стропил. Остальные полосы идут шагом в 450 мм.

Важно! Шаг крепления выбирается от вида применяемого профнастила.

Работы заканчиваются с устройством ветровой доски.

Подготовка к монтажу

Чтобы перекрыть крышу профлистом и при этом обеспечить ее необходимые эксплуатационные характеристики, важно заранее подготовить отделываемую поверхность. Для этого необходимо:

• устроить стропильную систему. Более подробно вопрос устройства стропил рассмотрен для двускатной и вальмовой крыши. При этом необходимо учитывать соответствие углу наклона ската и выбранному кровельному материалу;

• создать обрешетку по стропилам. Ее тип – сплошной или с промежутками – зависит от выбранной толщины профлиста и планируемой нагрузки на кровлю;

• организовать гидроизоляцию крыши. Этот этап обязателен вне зависимости от того, как используется – и используется ли вообще – чердачное помещение. На иллюстрации показано, что гидроизолирующая пленка (мембрана) должна немного провисать между стропилами. Это способствует беспроблемному отводу конденсата. Тепло- и звукоизоляция необходимы в том случае, если крыша под профлист устраивается над жилым помещением. В мансардных кровлях этот этап подготовки очень важен – металлический настил не обладает теплоизолирующими свойствами, скорее, наоборот, и является очень шумным. Укладывать изолирующие материалы можно изнутри, но при строительстве крыши «с нуля» оптимальным вариантом считается изоляция снаружи, под кровельный настил;

• подготовить контробрешетку, к которой придется саморезами крепить профлист.

Пренебречь подготовительными работами – значит, обеспечить ремонт крыши в ближайшие 1…3 года в связи с протечками, излишним шумом во время дождя и ветра, неудовлетворительным температурными режимом в здании.

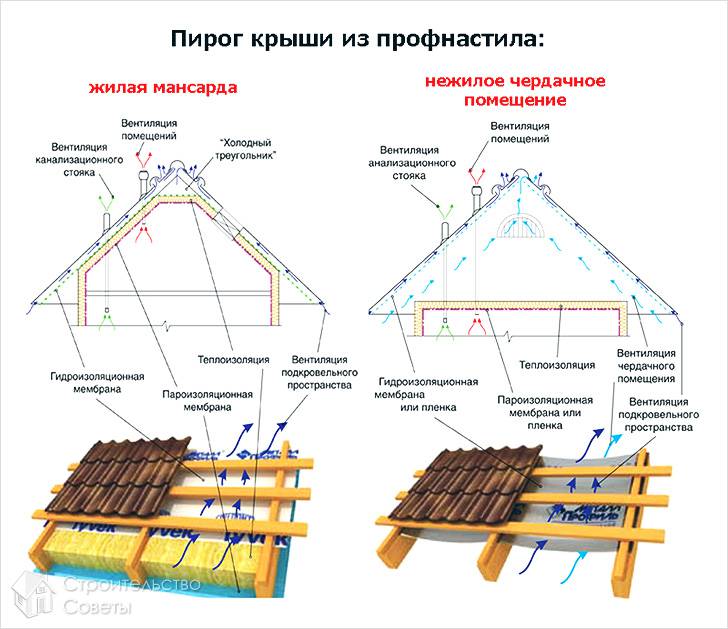

Пароизоляция и гидроизоляция

Непосредственно перед самим монтажом профлистов, прокладывается гидро- и пароизоляция. Чтобы сделать пароизоляцию можно приобрести специальную пленку или рубероид, на крайний случай. Крепится пароизоляция к обрешетке. Укладывать ее рекомендуется от нижнего края крыши. Благодаря этому каждый последующий слой будет ниже и влага не будет проникать к древесине.

Отдельно стоит упомянуть и про слой утеплителя, который позволит сохранить 25% тепла. Те крыши, на которые монтируется профнастил советуется использовать матовый утеплитель. В результате получится кровельный пирог:

• Слой пароизоляционной пленки.
• Утеплитель.
• Завершающий гидроизоляционный слой.

Изготавливая этот «пирог» следует организовать «холодный треугольник». Его наличие обеспечит хорошее прохождение теплого и холодного воздуха через щели в карнизе и коньке. Так, будет создаваться естественная вентиляция, которая предотвратит образование конденсата.

Уложенный гидроизоляционный слой сохранит все свойства утеплителя. В противном случае при сильном увлажнении на крыше будет образовываться ледяная корка, сырость и как следствие неизбежен процесс гниения древесины. По этой причине выбирать материал для каждого слоя пирога следует тщательно. Он должен быть высокого качества.

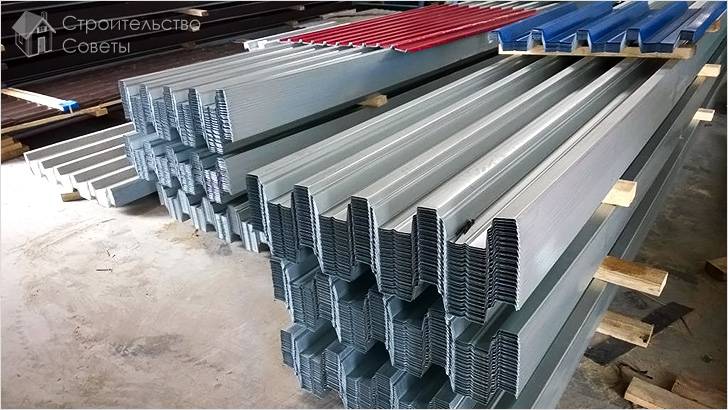

Транспортировка и обращение

Для перевозки профнастила необходим специализированный транспорт. Листы необходимо укладывать только горизонтально. Также рекомендуется их стянуть стропами, предварительно положив на твердую и ровную поверхность. Особые требования предъявляются и водителю. Вести машину необходимо без резкого торможения и разворотов. В противном случае это может привести к порче материала на пути к месту назначения.

Кроме того, важно обеспечить качественное хранение профнастила. Основание также должно быть ровным и твердым

Если пришло время поднимать листы на крышу, то делать это нужно при помощи лаг. Их длина должна соответствовать высоте кровли от земли. Поднимать можно сразу по несколько листов.

Способы многорядной укладки профнастила

Если монтаж кровельного материала предполагает укладку его в несколько рядов, то существует два варианта выполнить эту работу. В первом случае сначала укладывается первый лист в нижнем ряду и рядом с ним сразу монтируется лист второго ряда. Далее производится монтаж второго элемента ряда 1 и второго элемента ряда 2. Получается часть кровли из четырех листов. Далее по такому же принципу монтируется второй блок из 4-х листов  и т. д. То есть, кровля «зашивается» как бы отдельными большими листами, состоящими из 4 меньших. Этот способ применим для материала, имеющего дренажную канавку.

Во втором случае блок собирается из 3 листов, где сначала скрепляются между собой два нижних листа, а к ним уже крепится третий лист, который является первым элементом ряда 2. Конструкция выравнивается по карнизному свесу, производится ее крепление. Вариант подходит для листов, не имеющих дренажной канавки.

Монтаж кровельного профнастила

Особенности конструкции

Начинающие мастера часто не знают, как правильно покрыть крышу профнастилом, поэтому становятся жертвой недостатка опыта. Некачественный монтаж снижает гидроизоляционные качества кровельной конструкции, уменьшает срок эксплуатации материала, проводя к образованию коррозии или протечек. Профнастил можно класть на скатные крыши с уклоном от 12 градусов. Опытные мастера могут сделать крышу из этого материала, даже если скат имеет меньший угол наклона. Укладка профнастила выполняется с вертикальным нахлестом на 2 волны, а вертикальные стыки обрабатываются герметиком на силиконовой основе.

Схема кровли из профнастила

Схема монтажа кровли из профнастила

Перед тем, как покрыть крышу профлистом своими руками, нужно изучить технологию работы с этим материалом. Обычно производителями дается подробная инструкция, описывающая последовательность, в которой должен выполняться монтаж. Кровля из профнастила представляет собой многослойный пирог, который помимо финишного покрытия включает в себя гидроизоляцию и пароизоляцию. Работа с профнастилом имеет следующие особенности:

1. Перед тем, как покрыть крышу профнастилом, нужно сделать обрешетку. Если расстояние между стропильными ногами не превышает 100 см, можно использовать бруски 30х100 мм. Если шаг превышает 100 см, сечение брусков обрешетки нужно увеличить.
2. Перед тем, как стелить профнастил, нужно сделать обрешетку. Для того материала можно положить решетчатую обрешетку с шагом между брусками 30 см. В местах ендов и ребер выполняют монтаж усиленного сплошного основания.
3. Перед тем как начать монтаж кровельного покрытия, необходимо покрыть все деревянные элементы стропильного каркаса антисептическим препаратом, а также выполнить обработку огнеблокирующим составом.

Многие домовладельцы не знают, как правильно накрыть крышу профнастилом, а потому совершают досадные ошибки, влияющие на эксплуатацию конструкции. Большим дефектом считается отсутствие в кровельном пироге пароизоляции и гидроизоляции. Профнастил обладает высокой теплопроводностью, что приводит к конденсированию водных паров на элементах стропильного каркаса.

Неправильный монтаж профнастила: причины возникновения ошибок и способы их устранения

Среди основных причин ошибок при строительстве кровель из профнастила выделяют:

• неправильный выбор материалов;
• некорректный расчёт профнастила;
• несоблюдение технологии выполнения работ.

Устранить недочёты, связанные с расчётом материала, можно самостоятельно, опираясь на ряд правил:

1. Обязательно производите замеры полной кровельной поверхности (по всем скатам) непосредственно перед закупкой стройматериалов.
2. Основывайтесь на данных двух диагональных замеров одного ската, при этом разница между полученными цифрами не должна превышать 2 см.
3. Подбирайте марку профлиста в зависимости от площади крыши. Так, для небольшой кровли оптимальной будет марка С-18, 20, 21. Большие поверхности подвержены значительным нагрузкам, поэтому для них подходит профлист марки НС-35, 60.
4. Проверяйте величину нахлёста элементов покрытия непосредственно перед вкручиванием саморезов.
5. Укладывайте профнастил против ветра для защиты от проникновения внутрь дождевой воды и талого снега.

Выполнить работы по решению проблемы неправильного монтажа можно и самостоятельно:

1. Неправильное крепление саморезов. Протечка может появиться в том случае, если саморез был вкручен не в брус обрешётки. Решить эту проблему довольно просто. Необходимо сделать специальные заплатки из экобита. Их нужно вырезать, а затем разогреть феном и приклеить к местам, где ранее были неправильно установленные саморезы. В конце заплатки окрашиваются в цвет профнастила.
2. Наличие зазора под коньком. Эта проблема возникает из-за того, что профлист неплотно прилегает к коньку. Решить эту проблему можно наложением заплатки, тщательно зашкурив и обезжирив места соединения. Для ремонта можно использовать и монтажную пену.
3. Неправильный нахлёст. В этом случае необходимо провести демонтаж кровли, после чего провести монтаж с учётом правильного размера нахлёста.

Двускатная крыша — стропильная система под профнастил

Для того чтобы мансардная крыша хорошо была установлена, необходимо использовать оптимальное количество стропил. Для их расчета нужно руководствоваться формулой, по которой наиболее корректным является шаг в 60-80 сантиметров.

Максимальный шаг, который допускается для прочных материалов, составляет 100 сантиметров.

Выбрав шаг расположения стропильных ног, нужно измерять ширину пролета между самими крайними из них, которые будут установлены на матицу.

Данное расстояние нужно поделить на шаг, от чего следует отнять уже установленный один элемент. Полученное количество стропильных пар и следует закупить.

ВАЖНО!

Важно не забыть, что кроме самих стропил, нужно будет приобрести ригеля для их крепления. На каждую пару стропил используется один ригель

Также необходимо будет купить распорки. Если пролеты более 7-9 метров, дополнительно к стропилам нужно будет установить подкосы и бабки.

Для расчета длины стропильных ног используется обычная теорема Пифагора. Связанно это с тем, что стропильная нога, установленная на матицу, образовывает равнобедренный треугольник. Каждое стропило при этом является катетом. Воспользовавшись полученными в школе знаниями в сфере геометрии, можно получить точное значение длины балок

Важно не забыть учесть то, что в некоторых случаях их нужно будет подрезать, поэтому стоит заказать более длинные стропила, чем это на самом деле нужно

Устройство стропильной системы

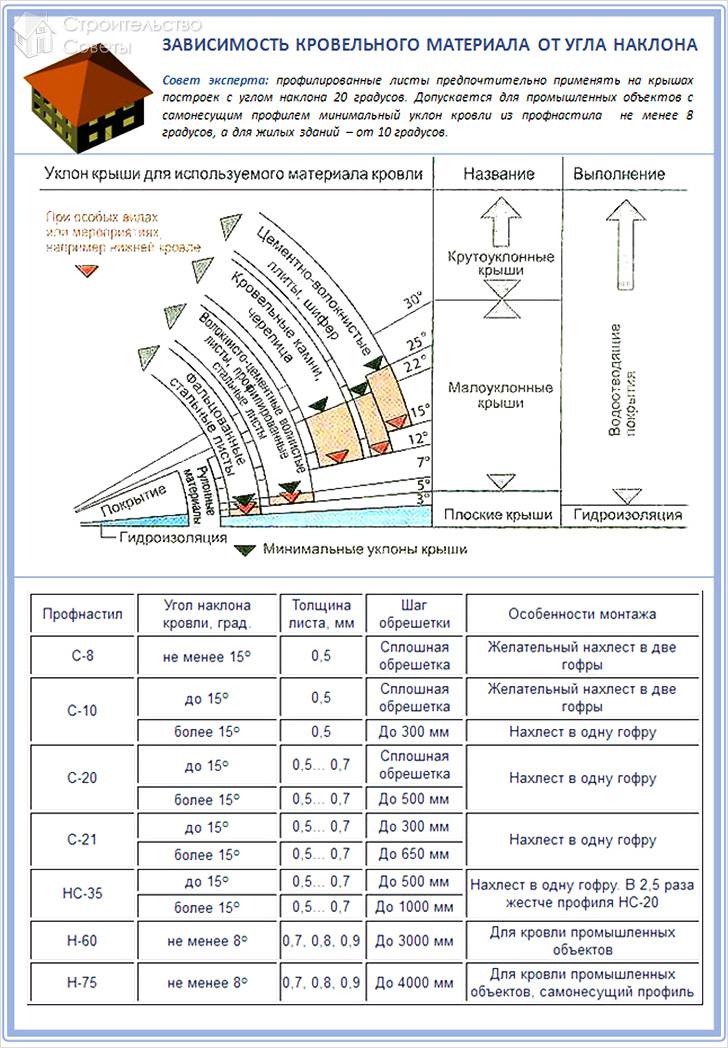

Угол наклона крыши

Очень важно знать, какой угол наклона ската допускается для той или иной продукции. Каждый производитель разрабатывает индивидуальную инструкцию

Поэтому при покупке следует попросить инструкцию, которая называется так «Монтаж кровли из профнастила инструкция». Отталкиваясь от этого важно учитывать будущий уклон крыши. Когда вы будете знать уклон, это поможет вам сделать расчеты того, какой нахлест должен быть у каждого листа. Ниже приводится несколько вариантов расчетов:

1. Уклон менее 15° обеспечит нахлест в 200 мм и больше.
2. Уклон от 15 до 30° обеспечит 150–200 мм и не больше.
3. Если уклон меньше 12° или крыша будет плоская, то каждый шов и стык следует тщательно герметизировать. В противном случае кровля не будет справляться со своими функциональными обязанностями.

Расчет

Прежде чем купить материал важно произвести расчет количества листов. Для этого необходима информация, касательно ширины и длины ската, а также какая будет использоваться марка профнастила

Для подсчета можно воспользоваться специальной программой или нарисовать в уменьшенном масштабе крышу. Это поможет выполнить практически точные расчеты. Следует не забывать и тот факт, что листы укладываются внахлест. В зависимости от угла ската и марки профлиста нахлест будет отличаться. Так вы узнаете сколько будет «съедаться» длины и ширины листа. Более того, не забудьте добавить и вылет на карниз, который может быть до 30 см.

Основные виды комплектующих

Рассмотрим наиболее популярные виды доборных элементов, используемые в конструкциях различных типов кровель из профнастила.

Коньковая планка

Накрывает стык между скатами на вершине кровли – конек, а также боковые стыки скатов трехскатной или вальмовой крыши. Конек венчает крышу, поэтому требования к его декоративному оформлению особенно высокие.

Распространены следующие формы коньковых элементов:

1. Плоская. Наиболее дешевый и часто встречающийся вариант, выполнен в форме простого уголка.
2. Круглая. Имеет закругленную форму углового сгиба. В отличие от конька плоской формы дополнительно требуются торцевые заглушки.
3. Прямоугольная. П-образный угловой сгиб.

Коньковая планка плоская, круглая, прямоугольная

Закрывает торцы круглых коньков. Форма заглушки конусная или плоская.

Заглушка плоская и конусная

Тройник Y-образный

Устанавливается в точке схождения коньков с боковыми стыками скатов на вальмовых и трехскатных крышах при использовании круглых коньковых элементов.

Тройник Y-образный

Ендова

Так называется вогнутый угол, формируемый на боковом стыке скатов крыши. Это место кровельного покрытия считается наиболее опасным для протечек, при неправильном монтаже на нем собираются лужи. Кроме того, опасность представляет скапливающийся снег.

Доборный элемент, устанавливаемый здесь, также называется ендовой. Он состоит из двух планок – нижней и верхней. Обе планки согнуты под одинаковым углом вдоль продольной оси. Нижняя планка крепится к обрешетке до монтажа профнастила, верхняя планка накрывает нижнюю и устанавливается поверх профлистов. В некоторых образцах ендов сгиб верхней планки выполнен в форме лотка-желоба или выступа. Его назначение – облегчение водостока и схода снега.

Ендова верхняя с лотком и нижняя

Планка примыкания

Предназначена для герметизации кровли в районах примыкания к дымоходам, вентиляционным трубам, смежной вертикальной стене, на параллельных коньковому прогону изломах скатов мансардных крыш. Как и ендова, планка примыкания включает нижнюю часть, устанавливаемую до монтажа профнастила, и верхнюю, которая крепится поверх профилированных листов.

Планка примыкания верхняя и нижняя

Торцевая планка

Имеет и другие названия – ветровая, фронтонная. Закрывает фронтонный свес с торца. Одна полка торцевой планки накрывает одну или несколько ближайших к краю волн профлиста, другая закрывает плоскость стропила по всей длине. Бывает в форме обычного уголка или с дополнительными ребрами вдоль продольной оси, увеличивающими жесткость и улучшающими декоративные свойства.

Торцевая планка

Карнизная планка

Узкая планка с одним или несколькими продольными ребрами, монтажники ее называют также капельник. Крепится на нижнем краю обрешетки и скрывает карнизную доску. Предназначена для защиты от попадания под кровлю влаги в месте стекания со ската в водосточный желоб или на землю.

Карнизная планка

Угол внутренний и внешний

Данный вид доборов потребуется при наличии подшивки под свесами. Внешний элемент закрывает угол, образуемый подшивкой с карнизной планкой, а внутренний – угол примыкания подшивки к стене. Также их применяют для защиты и декорирования стеновых углов, внешний угол иногда используется в целях экономии вместо конька плоской формы.

Угол внутренний и внешний

Планка снегозадержания

Гладкая и скользкая крыша из металлических кровельных материалов, к которым относится и профлист, в обязательном порядке требует установки снегозадержателя для предотвращения лавинообразного схода снега и льда с кровли. Снегозадерживающие устройства предупреждают угрозу здоровью и жизни, повреждение имущества и элементов кровельных конструкций, в частности, водосточных желобов.

Планка снегозадержания выполнена в виде согнутой под острым углом вдоль продольной оси металлической полосы, имеет клиновидную форму. Внутрь может дополнительно монтироваться усиливающая планка.

Способы монтажа:

1. Сплошной. Снегозадержатели образуют непрерывный барьер без разрывов, сдерживают снежную массу от падения. Монтируются в один ряд на краю кровли, недалеко от карнизного свеса.
2. Точечный. Снегозадержатели крепятся в шахматном порядке в несколько рядов, а также в один ряд над окнами в потолке мансарды. Рассекают сплошную снежную массу при сходе на небольшие части.

Планка снегозадержания

Следует отметить, что существуют снегозадержатели других типов, изготавливаемые не из оцинкованного листа, а из трубок, сетки или металлической полосы с перфорацией.

Как выбрать кровельный профнастил для перекрытия крыши?

Структура листа профнастила. Высота листа для кровли должна быть больше 21 мм.

Маркировка профильного листа. Есть много различных маркировок, но для кровельных работ рекомендуется использовать профнастил с маркировкой Н, высотой не менее 20 мм

Важно помнить, что следующие за буквой маркировки цифры указывают на высоту волны и полезную ширину. Выбор профиля зависит от того, какой планируется конструкция крыши

Здесь действует правило – чем больше угол уклона кровли, тем ниже должна быть марка профнастила. Кроме того, стоит узнать, какой стандарт использовался при изготовлении профильного настила: ТУ или ГОСТ. Соблюдение последнего говорит о более высоком качестве материала. Поинтересуйтесь о наличии сертификата.
Внешний вид профильного листа. Поверхность профиля должна быть гладкой, присутствие трещин или шероховатостей указывает на невысокое качество продукции. Если профнастил выполнен в цвете, на краске не допускается наличие лущения. Проверьте профильный лист на прочность, если он легко поддается сгибанию и ломается, от такой покупки следует отказаться.
Качественный лист после сгибания легко возвращается к первоначальному виду.
Стоимость. Она зависит от трех показателей: толщины листа, типа полимерного покрытия и ценовой политики продавцов. Иногда имеет смысл сравнить цены на один и тот же вид профнастила у разных производителей и выбрать тот, который вам больше подходит.
Покрытие профлиста. Для придания материалу дополнительных свойств, например, устойчивости от коррозии, его покрывают цинком. Чем агрессивнее окружающая среда и выше срок использования, тем толще должен быть слой покрытия. Чтобы добавить материалу эстетической привлекательности, используют полимерные покрытия различных цветов. Здесь стоит ориентироваться на собственный вкус и экстерьер дома.

Правильно покрываем крышу профнастилом своими руками

На первом этапе установочных работ происходит укладка гидроизоляции, начиная с нижнего края обрешетки. Пленка укладывается с нахлестом от 10 см до 15 см. Материал не должен быть сильно натянут, а для его крепления используют строительный степлер.

Монтаж контробрешетки

Между гидроизоляцией и профнастилом требуется оставить зазор для отвода влаги. Контробрешетка устанавливается уже после, конструкция состоит из планок высотой 5см, их кладут вдоль обрешетки, параллельно карнизу и стропилам.

Монтаж профнастила

Чтобы крепежное отверстие плотно закрывалось, используют саморезы с уплотнительными прокладками. Силиконовым герметиком обрабатывается горизонтальный нахлест профнастила.

Если установка происходит в пологой кровле, то монтаж листов происходит с вертикальным нахлестом в две волны. В случае использования уплотнительной прокладки монтаж листов разрешается производить с нахлестом в одну волну.
Установка профнастила на двускатную крышу происходит с нижнего ряда. Кладут 5 листов и по центру фиксируют саморезом. И после с шагом 50 см профнастил соединяется между собой саморезами. Если по свесу все выверено, то производят окончательную фиксацию.

Установка торцевых планок

Торцевая планка у большинства листов 2 м, самой нижней начинается монтаж с нахлестом 5-10 см. При правильной установке будет перекрываться хотя бы одна волна профлиста. С шагом до 1 метра происходит крепление саморезами.

Крепление коньковой планки с нахлестом 10 см происходит при помощи гладких элементов, они должны идти в комплекте. Желательно, установить слой воздухопроницаемого уплотнителя между профнастилом, крепеж происходит с шагом 30 см кровельными саморезами.

Установка планки примыкания

С нахлестом 20 см укладывают планку примыкания, крепление происходит саморезами с шагом 40 см. С помощью конькового уплотнителя герметизируют соединения торцов стены и крыши, это поможет избежать попадания в щели влаги.
